Menampilkan Karakter ASCII Dan EXTENDED Dengan Mengunakan Masukan Dari Keyboard

baik lah kita akan mempelajari cara Menampilkan Karakter ASCII Dan EXTENDED Dengan Mengunakan Masukan Dari Keyboard
telebih dahulu masuklah kedalam comman promd dulu dengan cara  menekan windows-R dan ketikan cmd (enter)


setelah itu akan muncul tampilan berikut

Selanjutnya kita masuk ke directori dimana kita menyimpan file assembly nya ,kalau saya menyimpan file nya di local disk C  jadi cukup memberikan peritah:
-cd.. (enter)
-cd asembly (enter)
seperti gambar di bawah

Setelah itu ketikan perintah tasm
-tasm (enter) makan akan keluar tampilan seperti di bawah

Setelah itu ketikan perintah edit
-edit (enter) makan akan keluar tampilan seperti gambar di bawah

Jika telah keluar tampilan seperti gambar di atas barulah kita mulai mengetikan scipt nya
.model small
.code
org 100h
tdata : jmp proses
        t_ascii db 13,10,'ini adalah tombol ascii : $'
        t_extended db 13,10,'ini adalah tombol extended $'
proses :
        mov ah,0
        int 16h
        push ax

        cmp al,00
        je extended
ascii :
        lea dx,t_ascii
        mov ah,09
        int 21h

        pop ax
        mov dl,al
        mov ah,2
        int 21h

        cmp al,'Q'
        je exit
        cmp al,'q'
        je exit
        jmp proses
extended :
        lea dx,t_extended
        mov ah,09
        int 21h
        jmp proses
exit : int 20h
end     tdata

atau perhatikan gambar

Jika telah selesai mengetikan script nya simpan file nya kalau saya menyinpan nya dengan nama al9 contoh (al10.asm)

Selanjutnya kita kembali ke DOS dan ketikan perintah
-tasm nama file contoh "tasm al10" (enter)
maka akan muncul tampilan seperti berikut jika tidak ada script yang salah

Setelah itu ketikan perintah
tasm/t nama file contoh ''tasm/t al10'' (enter)
jika setelah di enter maka akan muncul tampilan seperti di bawah
selanjutnya ketikan perintah nama file contoh ''al10'' (enter)

lalu tekanlah tombol ascii yaitu huruf dan angka contoh nya (a) maka akan tampil tampilan seperti berikut

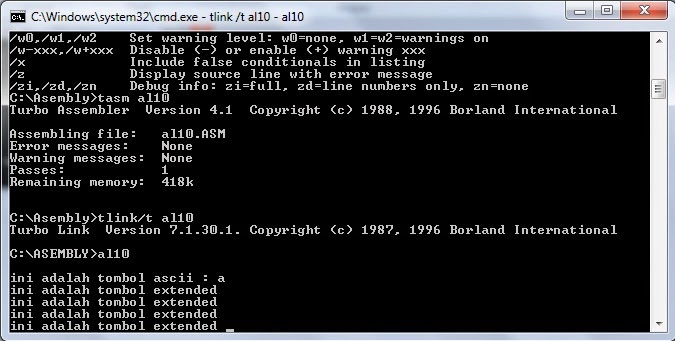

lalu tekan lah tombo extended yaitu bukan tombol angka dan huruf contoh nya (tab,esc,enter,dll) maka akan tampil tampilan seperti berikut

download

sekian dan selamat mencoba



Read More

Merangkai Kunci Elektronik Mengunakan Bus Pada Protel Schematic

pada proyek kita kali ini akan membahas cara mengunakan bus anda bisa perhatikan gambar

komponen yang di gunakan adalah

• 1 IC MM74C922
• 12 SW-PB
• 2 CAPASITOR
• 1 IC 74LS04
• 1 IC 74LS00
• 4 IC 74LS174
• 1 IC 74LS688
• 1 8DIP SWITCH
• 1 RESISTOR PACK

langkah kita yang pertama adalah menambahkan komponen ic 74LS174 yang terletak pada file D_TTL.LIB

selanjutnya gunakan icon  electrical wires untuk menyambungkan rangkaian-rangkaian di atas dan gunakan icon junction untuk menghubungkan electrical wires, lalu gunakan bus  untuk menyatkan elctrical wires dan jangan lupa untuk menyambungkan antara ectrical wires dengan bus kita harus menbutuhkan bus entry  semua icon ini sudah terdapat pada menu wirring tool

selanjutnya kita ke file DEVICE.LIB dan pilih lah SW-PB dan tempatkanlah sesuai pada lingkaran di bawah

setelah itu kita pilih file D_TTL.LIB dan klik lah 74LS688 dan letakan lah seseuai intruksi pada gambar di bawah ini

setelah itu kita pilih file DEVICE dan klik lah SW-DIP8 dan letakan lah seseuai intruksi pada gambar di bawah ini

masih dalam file DEVICE dan klik lah RESPACK3 dan letakan lah seseuai intruksi pada gambar di bawah ini

selanjutnya gunakan icon  electrical wires untuk menyambungkan rangkaian-rangkaian di atas dan gunakan icon junction untuk menghubungkan electrical wires, lalu gunakan bus  untuk menyatkan elctrical wires dan jangan lupa untuk menyambungkan antara ectrical wires dengan bus kita harus menbutuhkan bus entry  semua icon ini sudah terdapat pada menu wirring tool

Selanjutnya masi dalam file DEVICE.LIB dan klik lah CON2 dan letakan lah seseuai intruksi pada gambar di bawah ini

selanjunya untuk IC  MM74C922 mesti kita buat dulu karena tidak ada dalam file protel schematec jadi kita mesti masuk dulu ke protel schematic library editor dan buat lah IC  MM74C922 hingga seperti gambar di bawah ini

jika telah selesai membuat rangakaiannya simpan lah file nya kalau saya menyimpan nya dengan nama sevens~1.lib
setelah itu kembali lagi ke protel schematic capture lalu pilih file yang kita simpan tadi yaitu sevens~1.lib lalu klik IC MM74C922

selanjutnya pilih file D_TTL.LIB dan klik 74LS04 dan letakan lah seseuai intruksi pada gambar di bawah ini

selanjutnya pilih file DEVICE.LIB dan klik SW-PB ambil lah 10 buah dan susunlah seperti gambar di bawah ini

setelah itu masih dalam file yang sama yaitu DEVICE.LIB klik lah  CAPACITOR ambil lah 2 buah dan susunlah seperti gambar di bawah ini

selanjutnya gunakan icon  electrical wires untuk menyambungkan rangkaian-rangkaian di atas dan gunakan icon junction untuk menghubungkan electrical wires hingga menjadi seperti ini

download

SELESAI DAN SELAMAT MENCOBA
