Membuat Rangakaian Komparator Pada Protel Schematic

rangkaian yang akan kita hari buat adalah rangkaian komparator anda bisa perhatikan gambar di bawah ini itulah rangkaian yang akan kita buat

langkah pertama kita adalah masuk protel schematic capture lalu pada menu library pilih D_DEVICE.lib dan klik komponen RESPACK3 anda bisa perhatikan gambar di bawah ini

masih dalam menu yang sama D_DEVICE.LIB dan klik SW-DIP8 anda bisa perhatikan gambar di bawah ini

setelah itu pada menu library  pilih file D_TTL.LIB dan klik lah 74ALS688 maka kan muncul ic seperti gambar di bawah ini

selanjutnya gunakan icon  electrical wires untuk menyambungkan rangkaian-rangkaian di atas lalu gunakan icon junction untuk menghubungkan electrical wires dan selanjutnya kita klik icon power port untuk grount nya lalu gunakan bus  untuk menyatukan elctrical wires dan jangan lupa untuk menyambungkan antara ectrical wires dengan bus kita harus menbutuhkan bus entry   icon ini sudah terdapat pada menu wirring tool dan letakanlah sesuai pada gambar di bawah ini

setelah itu copy lah 3 rangkain yang telah kita hubungkan itu dan kita cukup menganti nama-nama dari komponen hingga tampak seperti di bawah ini

setelah itu pada menu library  pilih file D_TTL.LIB dan klik lah 74ALS02 maka kan muncul rankaian seperti gamabr di bawah ini



berikutnya pada file DEVICE.LIB dan pilih lah RES1 untuk hambatan nya anda bisa perhatikan gambar di  bawah ini.

masih dalam file yang sama sekarang kita pilih NPN

masih dalam file yang sama pilih lah DIODE

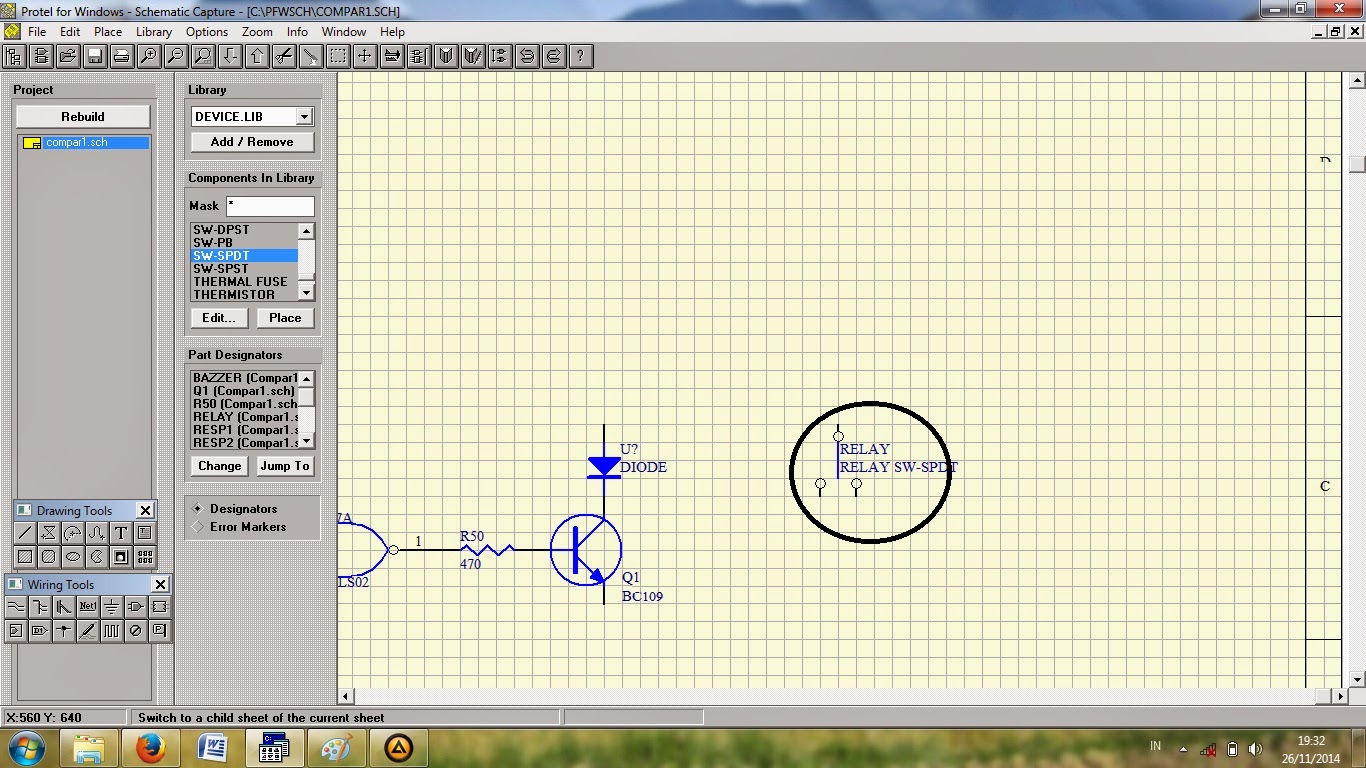

masih file yang sama dan sekarang kita pilih SW-SPDT

dan untuk rangkaian yang terakhir yaitu BUZZER masih dalam file yang sama yaitu  DEVICE.LIB

sekarang cukup kita menghubung kan rangkaian2 yang kita masukan tadi dengan mengunakan fasilitas pada wiring tools dan buat lah seperti gambar di bawah

SELESAI SEMOGA BERMANFAAT

DOWNLOAD

Read More

Membuat Rangkaian Jam Pada Protel Schematic

Sekarang rangkaian yang kita buat adalah rangkaian jam anda bisa perhatikan gambar di bawah ini itulah rangkaian yang akan kita buat selanjutnya

langkah pertama kita adalah masuk protel schematic capture lalu pada menu library pilih sevens~1.lib dan klik komponen yang kita buat tadi yaitu 7seg lalu letakan lah sebanyak 2buah komponen seperti gambar di bawah ini

setelah itu pilih file D_TTL.LIB  lalu klik 7448 untuk ic 7448 sebanyak 2 buah komponen dan letakanlah seperti gambar dalam lingkaran merah di bawah

selanjutnya komponen yang kita butuhkan adalah resistor sebanyak 16, komponen ini terdapat dalam file D_DEVICE.LIB dan klik lah RES1 lalu letakan lah seperti gambar di bawah ini

selanjutnya pilih file D_TTL.LIB lalu klik 7490 dan letakan lah sesuai dalam lingkaran merah pada gambar di bawah ini

selanjutnya gunakan icon  electrical wires untuk menyambungkan rangkaian-rangkaian di atas lalu gunakan icon junction untuk menghubungkan electrical wires dan selanjutnya kita klik icon power port dan letakan pada posisi seperti gambar di bawah

lalu gunakan bus  untuk menyatkan elctrical wires dan jangan lupa untuk menyambungkan antara ectrical wires dengan bus kita harus menbutuhkan bus entry   icon ini sudah terdapat pada menu wirring tool dan letakanlah sesuai pada gambar di bawah ini

setelah itu gunakan icon ini  untuk membuat pulsa dan letakan sesuai dalam ligkaran merah  pada gambar di bawah ini

selanjutnya pada file D_DEVICE.LIB lalu klik SW-DPDT dan letakan lah sesuai dalam ligkaran merah  pada gambar di bawah ini

SELESAI SEMOGA BERMANFAAT

DOWNLOAD

Read More

Membuat Rangkaian Menit Pada Protel Schematic

Sekarang rangkaian yang kita buat adalah rangkaian menit anda bisa perhatikan gambar di bwah ini itulah rangkaian yang akan kita buat selanjutnya

langkah pertama kita adalah masuk protel schematic capture lalu pada menu library pilih sevens~1.lib dan klik komponen yang kita buat tadi yaitu 7seg lalu letakan lah sebanyak 2buah komponen seperti gambar di bawah ini

setelah itu pilih file D_TTL.LIB  lalu klik 7448 untuk ic 7448 sebanyak 2 buah komponen dan letakanlah seperti gambar dalam lingkaran merah di bawah

selanjutnya komponen yang kita butuhkan adalah resistor sebanyak 16, komponen ini terdapat dalam file D_DEVICE.LIB dan klik lah RES1 lalu letakan lah seperti gambar di bawah ini

selanjutnya pilih file D_TTL.LIB lalu klik 7490 dan letakan lah sesuai dalam lingkaran merah pada gambar di bawah ini

selanjutnya gunakan icon  electrical wires untuk menyambungkan rangkaian-rangkaian di atas lalu gunakan icon junction untuk menghubungkan electrical wires dan selanjutnya kita klik icon power port dan letakan pada posisi seperti gambar di bawah

lalu gunakan bus  untuk menyatkan elctrical wires dan jangan lupa untuk menyambungkan antara ectrical wires dengan bus kita harus menbutuhkan bus entry   icon ini sudah terdapat pada menu wirring tool dan letakanlah sesuai pada gambar di bawah ini

setelah itu gunakan icon ini  untuk membuat pulsa dan letakan sesuai dalam ligkaran merah  pada gambar di bawah ini

selanjutnya pada file D_DEVICE.LIB lalu klik SW-DPDT dan letakan lah sesuai dalam ligkaran merah  pada gambar di bawah ini



SELESAI SEMOGA BERMANFAAT

DOWNLOAD

Read More

Membuat Rangkaian Detik Pada Protel Schematic

Sekarang rangkaian yang kita buat adalah rangkaian detik anda bisa perhatikan gambar di bawah ini itulah rangkaian yang akan kita buat selanjutnya

langkah yang pertama kita lakukan adalah membuat rangkaian seven segment, seperti biasa kita bisa membuat nya di protel library editor anda bisa perhatikan gambar di bawah ini begitulah seven segment yang akan kita buat



jika telah selesai membuat seven segment simpan lah dan beri nama kalau saya memberi komponen ini degan nama 7seg dan saya menyimpanya pada file sevens~1.lib.

setelah itu kembali membuka protel schematic capture lalu pada menu library pilih sevens~1.lib dan klik komponen yang kita buat tadi yaitu 7seg lalu letakan lah sebanyak 2buah komponen seperti gambar di bawah ini

setelah itu pilih file D_TTL.LIB  lalu klik 7448 untuk ic 7448 sebanyak 2 buah komponen dan letakanlah seperti gambar dalam lingkaran merah di bawah

selanjutnya komponen yang kita butuhkan adalah resistor sebanyak 16, komponen ini terdapat dalam file D_DEVICE.LIB dan klik lah RES1 lalu letakan lah seperti gambar di bawah ini

selanjutnya pilih file D_TTL.LIB lalu klik 7490 dan letakan lah sesuai intruksi yang berlaku

selanjutnya gunakan icon  electrical wires untuk menyambungkan rangkaian-rangkaian di atas lalu gunakan icon junction untuk menghubungkan electrical wires dan selanjutnya kita klik icon power port dan letakan pada posisi seperti gambar di bawah

setelah itu gunakan icon ini  untuk membuat pulsa dan letakan sesuai dalam ligkaran merah  pada gambar di bawah ini
